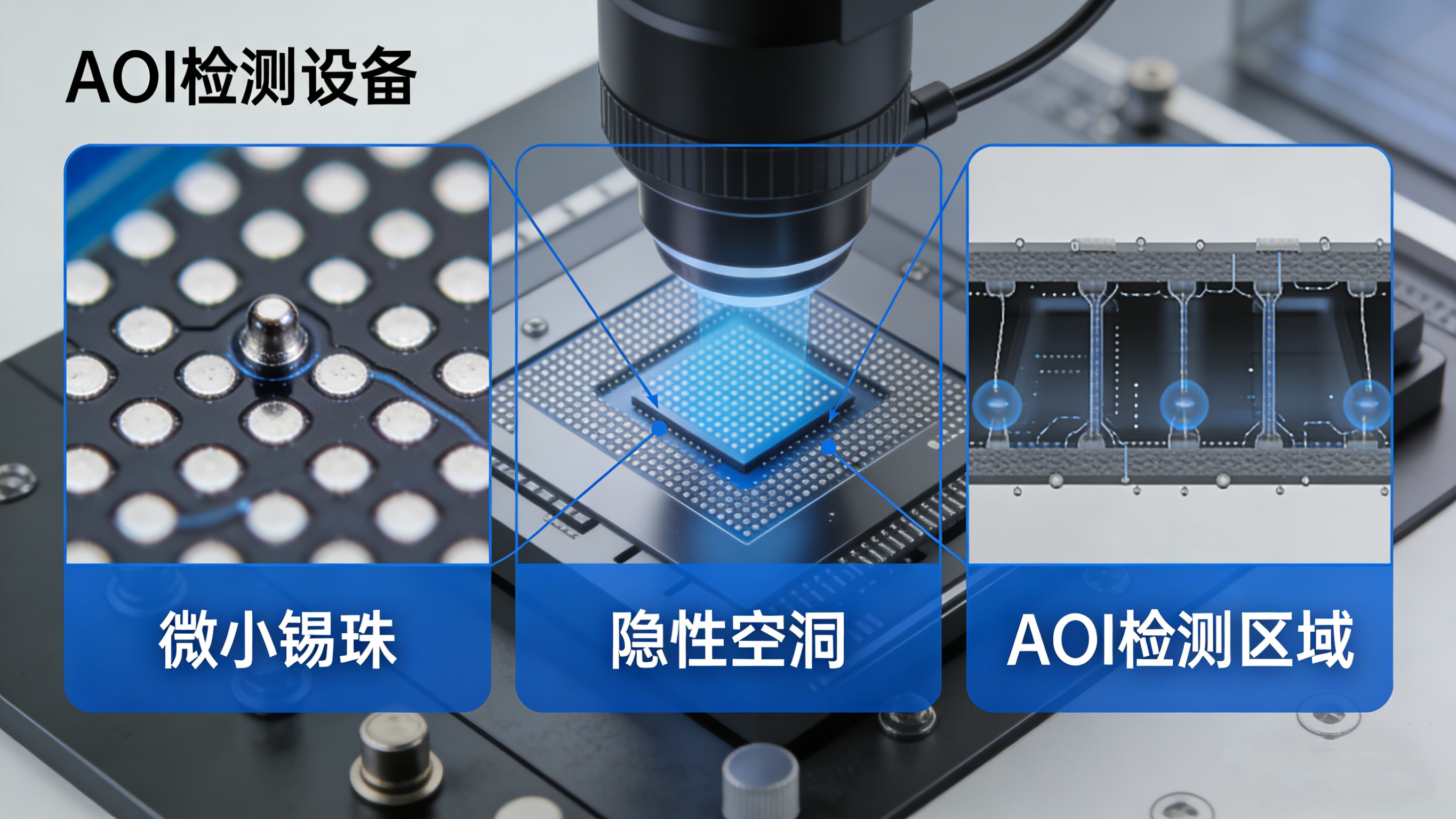

在SMT批量生产中，自动光学检测（AOI）是把控焊点质量的关键环节，但其对微小锡珠（直径≤0.1mm）和隐性空洞（直径≤0.2mm、表面无明显痕迹）的识别率偏低，一直是行业痛点。微小锡珠易引发相邻焊盘短路，隐性空洞会降低焊点机械强度和电气导通性，若未被及时识别，会导致不良品流入下道工序，增加返工成本和质量风险。
AOI对这类微小、隐性缺陷识别率低，核心原因是设备参数与缺陷特性不匹配——微小锡珠与PCB背景对比度低、隐性空洞无明显外观差异，常规参数无法精准捕捉缺陷特征。本文结合SMT产线实操，重点阐述如何通过调整AOI核心设备参数，提升微小锡珠和隐性空洞的检测精度，为产线质量管控提供可落地的解决方案。
一、核心痛点：微小锡珠与隐性空洞的检测难点
微小锡珠直径小、反光性与PCB阻焊层接近，常规AOI光源照射下，易与PCB表面灰尘、划痕混淆，导致漏检；隐性空洞多存在于焊点内部（如BGA焊点、细间距引脚焊点），表面无明显凹陷或变色，仅通过外观成像难以识别，需通过灰度差异、光影变化捕捉细微特征。
此外，设备参数设置不合理，如光源亮度不足、相机分辨率不够、缺陷判定阈值模糊，会进一步降低识别率。因此，参数调整的核心的是“增强缺陷与背景的对比度、提升图像细节捕捉能力、优化缺陷判定标准”。
二、针对性调整设备参数，提升检测精度
（一）优化光源参数，增强缺陷对比度
光源是AOI图像采集的核心，合理调整光源参数，能有效区分微小锡珠、隐性空洞与PCB背景，减少漏检、误判。
针对微小锡珠，优先选用多色环形光源，搭配同轴光源补充照射。将环形光源角度调整为30°-45°，增强锡珠表面反光与PCB阻焊层的对比度，避免锡珠被背景掩盖；同轴光源亮度调至中等（50%-60%），减少PCB表面反光干扰，清晰呈现锡珠的圆形轮廓。同时，启用“光源频闪”功能，频率设置为50-100Hz，避免高速检测时图像模糊。
针对隐性空洞，选用高亮度同轴光源，亮度调至70%-80%，利用光线穿透性，捕捉焊点内部空洞导致的灰度差异——空洞区域光线反射较弱，呈现暗斑，与正常焊点的均匀反光形成对比。对于BGA等封装的隐性空洞，可开启“多角度光源切换”功能，通过不同角度照射，凸显焊点表面的细微凹陷，辅助识别内部空洞。
（二）调整相机参数，提升细节捕捉能力
相机参数直接决定图像分辨率和细节呈现，需根据缺陷尺寸优化，确保捕捉到微小锡珠和隐性空洞的细微特征。
相机分辨率需调整至500万像素以上，若检测0.1mm以下的微小锡珠，建议选用800万像素相机，确保清晰呈现锡珠的直径、形状等细节，避免因分辨率不足导致漏检。采集速度与生产节拍匹配，控制在30-50mm/s，过快会导致图像模糊，丢失缺陷细节；过慢会影响生产效率。
同时，调整相机焦距和光圈：焦距聚焦在焊点表面，偏差不超过0.01mm，避免聚焦过深或过浅导致图像失真；光圈调至F4-F6，平衡图像清晰度和景深，确保同一视野内，微小锡珠和焊点内部空洞都能清晰成像。此外，开启“图像增强”功能，提升图像对比度和锐度，凸显缺陷细节。
（三）优化缺陷判定参数，减少漏检与误判
缺陷判定阈值设置不合理，是导致微小锡珠、隐性空洞漏检的关键，需结合缺陷特征精准调整，避免阈值过松或过严。
针对微小锡珠，设置“尺寸阈值”和“圆形度阈值”：尺寸阈值设为0.08-0.1mm，圆形度阈值设为0.8以上（锡珠呈规则圆形），同时开启“杂质过滤”功能，过滤掉直径小于0.05mm的灰尘、杂质，减少误判。对于密集区域的微小锡珠，启用“相邻缺陷联动检测”，避免因锡珠密集导致漏检。
针对隐性空洞，重点调整“灰度阈值”和“面积阈值”：根据正常焊点的灰度值，设置合理的灰度差值（通常为15-25），空洞区域灰度值低于正常焊点，当差值超过阈值时判定为缺陷；面积阈值设为0.02-0.05mm²，避免将焊点表面微小划痕误判为空洞。同时，优化“缺陷判定算法”，选用“灰度对比法+边缘检测法”，提升隐性空洞的识别准确率。
三、辅助优化措施，保障参数调整效果
除了设备参数调整，还需配合两项辅助措施，进一步提升检测精度。一是定期清洁AOI光源镜头和PCB表面，去除灰尘、焊膏残留，避免污染影响图像采集；二是定期校准设备，每批次生产前，用标准缺陷样板（含微小锡珠、隐性空洞）校准参数，确保参数稳定性。
四、结语
AOI对微小锡珠、隐性空洞的识别率提升，核心是通过光源、相机、判定参数的精准调整，增强缺陷与背景的对比度，捕捉微小细节。结合产线实操，根据缺陷尺寸、封装类型优化参数，同时配合设备清洁和定期校准，可有效提升检测精度，减少漏检、误判。
对于SMT企业而言，合理调整AOI设备参数，不仅能提升焊点质量管控水平，还能减少返工成本，保障产品可靠性。在高精密电子产品生产中，需持续优化参数，结合AI识别算法，进一步提升微小、隐性缺陷的识别能力，助力产线实现高效、高质量生产。
