在SMT（表面贴装技术）产品的全生命周期中，焊点作为电气连接与机械固定的核心载体，其可靠性直接决定产品的长期稳定运行能力。相较于生产过程中可通过检测排查的虚焊、桥连等显性缺陷，由焊接应力或热循环疲劳引发的焊点微裂纹，具有隐蔽性强、渐进式扩展的特点，往往在产品长期使用后才逐渐暴露，最终导致信号传输中断或功能间歇性失效，成为家电、汽车电子、通信设备等领域产品故障的主要诱因之一。本文将深入剖析焊点微裂纹的形成机理、危害特征，结合行业技术标准与实践经验，提出全流程防控与改进对策，为提升SMT产品长期可靠性提供支撑。
一、SMT焊点微裂纹的核心成因：焊接应力与热循环疲劳

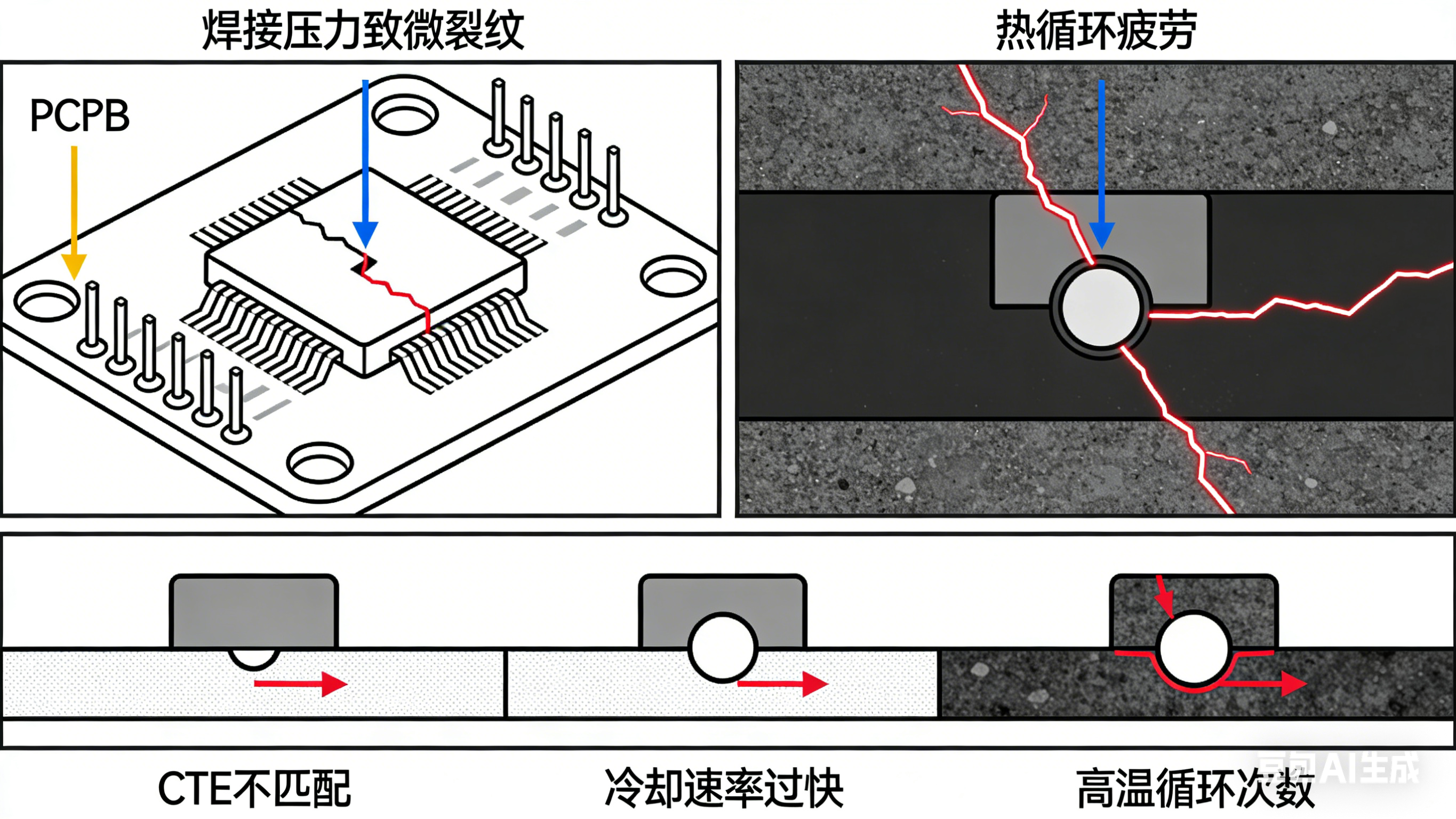

SMT焊点微裂纹的产生与扩展，本质是焊点在外部作用力与环境应力下，金属组织发生疲劳损伤的过程，其中焊接应力与热循环疲劳是两大核心驱动因素，二者常相互叠加，加 速裂纹的形成与蔓延。
（一）焊接应力引发的微裂纹
焊接应力源于SMT生产过程中温度变化、材料特性差异导致的应力累积，主要分为热应力与结构应力两类，均会在焊点内部形成局部应力集中，进而催生微裂纹。热应力产生于回流焊环节，焊点在高温（220-260℃）下熔化成型，冷却过程中，PCB基板、元器件引脚与焊点合金（如SAC305无铅焊料）的热膨胀系数（CTE）存在显著差异——PCB基板（FR-4材质）CTE约为13-17ppm/℃，元器件引脚（铜合金）CTE约为16-18ppm/℃，而无铅焊料CTE约为22-24ppm/℃。这种CTE不匹配导致冷却时各部件收缩速率不同，焊点被强制拉伸或挤压，形成内应力。若冷却速率过快（超过5℃/s），应力无法及时释放，会在焊点与焊盘的结合处、焊点边缘等薄弱部位产生微小裂纹，此类裂纹初始尺寸通常仅几微米，难以通过常规AOI、X-Ray检测发现。
结构应力则源于产品组装与使用过程中的机械作用力，如PCB板翘曲、元器件封装形变、产品组装时的挤压与振动等。例如，FR-4材质PCB板在量产过程中若存在轻微翘曲，贴装焊接后会通过焊点传递应力；汽车电子、工业控制设备等在运输与使用中遭遇的持续振动，也会使焊点长期承受周期性机械应力，导致应力集中部位的金属晶粒逐渐脱落，形成微裂纹并不断扩展。
（二）热循环疲劳引发的微裂纹
对于长期处于高低温交替环境的产品（如户外通信设备、汽车电子、航空航天器件），热循环疲劳是焊点微裂纹产生的主要诱因。产品使用过程中，环境温度的周期性变化（如-40℃~85℃的高低温循环）会使焊点反复经历“升温膨胀-降温收缩”的循环过程，焊点合金组织在持续的热胀冷缩中发生疲劳损耗，这一过程符合金属疲劳失效的“循环累积”规律。
从微观机理来看，每次热循环都会在焊点内部产生微小的塑性变形，多次循环后，塑性变形累积导致焊点合金晶粒边界出现滑移与分离，形成初始微裂纹。随着循环次数增加（通常数千至数万次），微裂纹会沿晶粒边界或应力集中方向逐渐蔓延，从焊点表面向内部渗透，最终贯穿整个焊点。此外，焊点中的空洞、杂质等缺陷，会成为裂纹扩展的“突破口”，加速疲劳失效进程——实验数据表明，存在15%以上空洞率的焊点，热循环疲劳寿命会缩短40%以上。
二、微裂纹导致的故障特征：信号中断与间歇性失效
焊点微裂纹的隐蔽性的特点，使其引发的故障具有显著的“延迟性”与“不确定性”，核心表现为信号传输中断与功能间歇性失效，给故障排查带来极大难度。
功能间歇性失效是微裂纹初期的典型表现。当微裂纹未完全贯穿焊点时，焊点仍能维持部分电气连接，但裂纹处的接触电阻会显著升高，且受温度变化、振动等环境因素影响，接触状态会反复切换——低温环境下，裂纹因收缩而闭合，接触电阻恢复正常，产品功能稳定；高温或振动时，裂纹扩张，接触电阻骤增，导致信号衰减、误码，甚至功能暂停。例如，户外5G基站的功率器件焊点若存在微裂纹，可能出现信号时断时续的现象，且故障发生时间无规律，仅在极端温度或强振动工况下高发，常规检测难以定位故障根源。
当微裂纹持续扩展并贯穿整个焊点时，会导致信号传输完全中断，产品出现永久性故障。此时焊点的机械强度也会大幅下降，可能伴随元器件脱落、焊盘剥离等次生问题。值得注意的是，微裂纹引发的故障与其他失效模式（如元器件损坏、线路腐蚀）易混淆，需通过专业设备（如扫描电子显微镜SEM、显微电阻测试仪）对焊点进行拆解分析，才能确认故障本质。
从行业数据来看，在使用超过3年的电子设备故障中，由焊点微裂纹引发的失效占比达28%，其中汽车电子、户外通信设备等高温、振动工况下的产品，这一比例可升至40%以上，不仅影响产品口碑，还可能引发安全隐患（如汽车电子控制系统失效、医疗设备故障）。
三、焊点微裂纹的全流程防控与改进对策
防控SMT焊点微裂纹，需从设计、生产、检测、使用四个维度建立全链条管控体系，核心目标是降低应力累积、提升焊点疲劳抗性、及时识别隐蔽裂纹。
（一）设计优化：从源头降低应力风险
设计阶段的优化是防控微裂纹的基础，核心在于减少CTE不匹配与应力集中。一是合理选择材料，优先选用CTE与焊料、元器件匹配度高的PCB基板（如高Tg FR-4、陶瓷基板），对于高温、振动工况产品，可采用金属基板提升导热性与结构稳定性；二是优化焊点设计，扩大焊点与焊盘的接触面积，在超细间距元器件焊盘边缘增加“应力释放槽”，减少冷却与热循环过程中的应力集中；三是优化PCB布局，避免将精密元器件（如BGA、QFP）布置在PCB板边缘、拐角等易发生翘曲与振动的部位，降低机械应力影响。
（二）生产工艺优化：减少应力累积与缺陷
生产环节需通过工艺调整，降低焊接应力与焊点缺陷，提升焊点可靠性。回流焊工艺方面，优化温区参数，将冷却速率控制在2-5℃/s，延长恒温区时间（通常60-90s），使应力充分释放；同时严格控制峰值温度与保温时间，避免焊料过度氧化或晶粒粗大，提升焊点合金的疲劳抗性。焊膏与钢网方面，选用高活性、低残留的助焊剂，减少焊点内部杂质；优化钢网开孔设计，确保焊点焊膏量充足（焊点高度为引脚高度的1/2-2/3），降低空洞率。此外，加强PCB板与元器件的存储管理，避免PCB翘曲、元器件受潮，减少结构应力与焊接缺陷。
（三）检测技术升级：识别隐蔽微裂纹
针对微裂纹的隐蔽性，需结合多种检测技术，实现从生产到使用的全周期监测。生产阶段，采用高精度X-Ray检测设备（分辨率≤1μm）排查焊点空洞、缩孔等缺陷，此类缺陷是裂纹扩展的源头；对关键产品（如汽车电子、医疗设备），可通过热循环测试（-40℃~85℃，1000-5000次循环）加速微裂纹显现，提前筛选不合格产品。使用阶段，对故障产品采用SEM结合能谱分析（EDS），观察焊点微观结构，定位微裂纹位置与扩展路径，追溯失效根源；同时可采用在线电阻监测技术，对关键焊点的接触电阻进行实时监测，提前预警微裂纹风险。
（四）使用与防护优化：降低环境应力影响
产品使用与防护环节的优化，可延长焊点使用寿命。对于高温、振动工况产品，在元器件与PCB之间添加导热硅胶、缓冲垫，吸收振动能量与热量，减少应力传递；户外产品需做好密封防护，避免湿气、腐蚀性气体侵入，防止焊点氧化加剧裂纹扩展。此外，制定合理的产品维护周期，对关键设备的SMT焊点进行定期检测与维护，及时更换存在裂纹风险的部件。
四、结语
SMT焊点微裂纹引发的长期使用失效，是制约电子设备可靠性的核心瓶颈，其形成与扩展是焊接应力、热循环疲劳等多因素叠加的结果，且具有极强的隐蔽性与延迟性。解决此类问题，需跳出“仅关注生产过程”的局限，建立“设计-生产-检测-使用”全链条防控体系，通过材料与结构优化减少应力来源，通过工艺改进提升焊点质量，通过高精度检测识别隐蔽缺陷。随着电子设备向高精密、高可靠性、极端工况方向发展，对焊点抗裂纹能力的要求将进一步提升，未来需结合AI算法、大数据分析与新型封装技术，实现微裂纹的精准预判与主动防控，推动SMT产品长期可靠性的持续提升。
