在表面贴装技术生产流程中，湿敏元件（Moisture Sensitive Devices，简称 MSD）是一类对环境湿度高度敏感的元器件，常见的有 QFP、BGA、CSP、倒装芯片等封装形式。这类元件在存储、转运或加工过程中，若暴露在高湿度环境中，会吸收空气中的水分并残留在封装内部。为了规避后续焊接环节的质量风险，行业内制定了湿敏等级（Moisture Sensitivity Level，简称 MSL） 标准，不同等级的湿敏元件对应着明确的暴露时间限制和烘烤要求。然而，部分生产企业为了节省时间、简化流程，会忽略湿敏元件的烘烤工序，直接将未烘烤的元件贴装焊接。这种操作看似提升了生产效率，实则会引发一系列严重的质量问题，不仅会导致元器件批量失效，还会增加生产成本、损害产品可靠性。本文将深入分析湿敏元件未烘烤直接上板的危害，拆解失效机理，并结合生产实操给出规范的管控方案。
一、湿敏元件吸潮的本质与 MSL 等级的核心意义
湿敏元件的封装材料多为环氧树脂、塑料等高分子聚合物，这类材料具有一定的亲水性和孔隙结构，当元件暴露在湿度超标的环境中时，空气中的水分子会通过封装缝隙、引脚与封装的结合处渗透到元件内部，积聚在芯片与封装壳体之间、引脚与塑封料的界面处。
为了量化元件的吸湿敏感性，国际电子工业联接协会（IPC）制定了 MSL 等级标准，从 MSL 1 到 MSL 6 共分为 6 个等级，等级越高，元件对湿度越敏感，允许暴露在空气中的时间越短。例如：
1.MSL 1 级元件允许无限期暴露在 30℃/60% RH 的环境中；
2.MSL 3 级元件在 30℃/60% RH 环境下的暴露时间不超过 168 小时；
3.MSL 6 级元件属于高敏感类型，暴露时间仅为 24 小时，且必须在干燥环境中存储和加工。
湿敏元件的烘烤工序，本质是通过可控的温度和时间，将元件内部吸附的水分逐步排出，避免水分在回流焊的高温环境下引发失效。若跳过烘烤工序，元件内部残留的水分会成为后续焊接环节的 “定时炸弹”。
二、未烘烤湿敏元件上板后，最核心的失效问题 ——“爆米花效应”
回流焊是 SMT 生产的关键环节，焊炉内的温度会快速上升至 200℃以上（无铅焊膏的回流峰值温度通常为 240℃±5℃）。未烘烤的湿敏元件内部残留的水分，在高温环境下会瞬间汽化，体积急剧膨胀（水从液态变为气态，体积可膨胀约 1700 倍）。由于汽化过程极快，产生的大量水蒸气无法及时从元件封装的微小缝隙中排出，会在封装内部形成巨大的压力，进而引发 **“爆米花效应”**，这是湿敏元件未烘烤直接上板的最典型、最严重的失效现象。
“爆米花效应” 带来的危害主要体现在三个层面：
1.封装开裂与分层
水蒸气产生的压力会直接撕裂元件的塑料封装壳体，导致封装表面出现肉眼可见的裂纹，严重时裂纹会贯穿整个封装，甚至延伸至引脚部位。更隐蔽的危害是封装分层——芯片与塑封料之间、引脚与封装界面处出现剥离缝隙。这种分层缺陷肉眼难以识别，需通过 X-Ray 检测或金相切片分析才能发现，但会直接破坏元件的结构完整性。例如，BGA元件的封装分层会导致焊球与封装基板的连接强度下降，后续产品在使用过程中极易出现焊点脱落。
2.芯片损伤与功能失效
封装内部的高压不仅会破坏塑封结构，还会直接作用于芯片表面。部分水蒸气会渗透到芯片的钝化层（保护芯片的绝缘层），高压冲击可能导致钝化层开裂，使芯片内部的电路暴露在空气中，引发氧化或短路。此外，剧烈的压力变化会导致芯片出现微小的晶格损伤，这种损伤会直接影响芯片的电气性能，表现为元件功能异常、参数漂移、响应速度变慢等问题。例如，一块未烘烤的单片机芯片，焊接后可能出现程序运行紊乱、数据存储错误，甚至完全无法启动。
3.引脚腐蚀与焊点可靠性下降
未完全排出的水分会残留在引脚与封装的缝隙中，回流焊后，这些水分会与引脚表面的金属发生氧化反应，生成金属氧化物。氧化后的引脚会降低与焊膏的润湿性，导致焊接时出现虚焊、冷焊等缺陷。即使初期焊接外观合格，残留的水分和氧化物也会加速焊点的腐蚀老化。在产品的生命周期内，尤其是在高低温循环、湿度变化的使用环境下，焊点会逐渐出现晶须生长、金属间化合物异常增厚等问题，最终导致焊点断裂，引发产品突发性故障。
三、衍生问题：污染焊膏与批量生产质量失控
未烘烤的湿敏元件除了自身失效外，还会对整个 SMT 生产流程造成污染，引发批量质量问题。
1.焊膏污染与焊接缺陷扩散
元件封装开裂或分层后，内部残留的水分会在回流焊高温下挥发，与焊膏中的助焊剂发生反应，产生气泡和飞溅物。这些飞溅物会污染周边的焊盘和元器件，导致相邻焊点出现桥连、锡珠等缺陷。同时，水分会稀释助焊剂的活性，降低焊膏的润湿性，导致整板焊点的焊接质量下降，出现批量虚焊的情况。
2.检测成本增加与生产效率降低
未烘烤元件引发的缺陷，部分属于隐性缺陷（如封装分层、芯片晶格损伤），无法通过 AOI 等常规检测手段识别。这些不良品流入下道工序后，需要通过功能测试、可靠性测试等更复杂的检测方法排查，大幅增加了检测成本。更严重的是，隐性缺陷会导致产品在客户端使用过程中出现故障，引发退货、返修，甚至损害企业的品牌口碑。
3.物料浪费与生产成本上升
一块未烘烤的湿敏元件可能导致自身失效，还可能连带损坏周边的元器件和 PCB 板。例如，BGA 元件的封装开裂可能导致焊球脱落，短路周边的电路，烧毁整块 PCB 板。这种连锁反应会造成大量物料浪费，返工过程中还需要投入额外的人力和设备成本，最终反而比规范烘烤的生产流程增加了 30% 以上的综合成本。

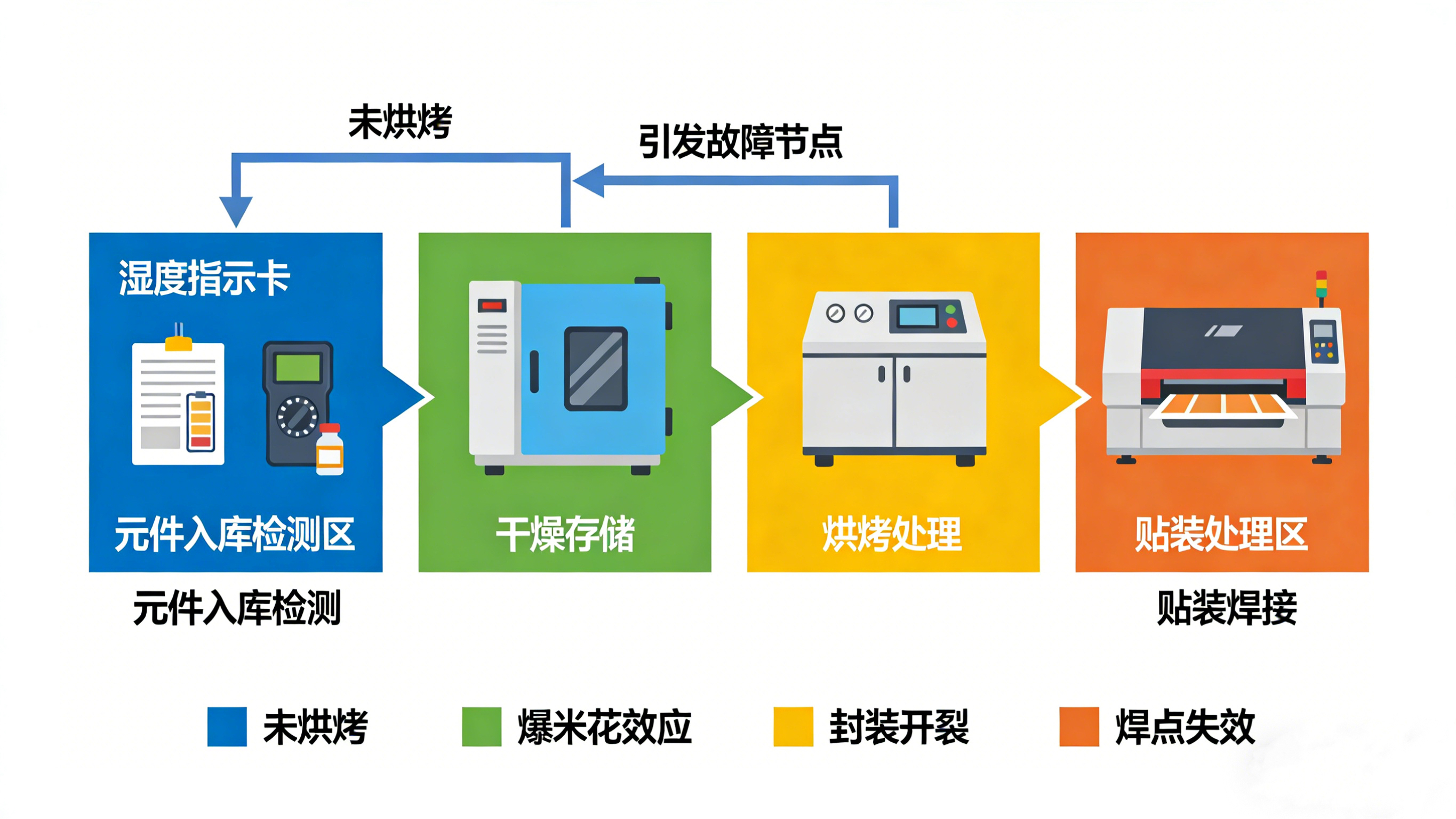

四、湿敏元件的规范管控方案：从存储到焊接的全流程防护
要避免未烘烤湿敏元件带来的质量风险，需建立从入库、存储、烘烤到贴装的全流程管控体系，核心要点如下：
1.严格执行入库检验与干燥存储
湿敏元件入库时，需检查外包装的湿度指示卡和防潮袋是否完好。湿度指示卡的变色区域若超过规定阈值（通常为 60% RH），说明元件已吸潮，需先烘烤再入库。存储时，应将元件放置在干燥箱中，保持干燥箱内的湿度≤10% RH，同时记录元件的暴露时间，确保不超过对应 MSL 等级的时间限制。
2.规范烘烤工艺参数
不同 MSL 等级、不同封装的元件，烘烤参数差异较大，需严格按照元件厂商提供的规格书执行。通用的烘烤条件为：温度 125℃±5℃，时间根据元件厚度和吸潮程度调整（通常为 2~16 小时）。对于不耐高温的元件（如含热敏器件的封装），需采用低温烘烤工艺（40℃~60℃），延长烘烤时间至 24~48 小时。烘烤后的元件需在干燥环境下冷却至室温后再开封使用。
3.建立追溯体系与人员培训
生产车间需建立湿敏元件的追溯台账，记录元件的 MSL 等级、入库时间、烘烤时间、暴露时间等信息，确保每一批元件都可追溯。同时，加强对操作人员的培训，明确湿敏元件的管控要求，杜绝为了赶工期而跳过烘烤工序的行为。
五、结语
湿敏元件的烘烤工序并非 SMT 生产中的 “多余步骤”，而是保障产品可靠性的关键防线。未烘烤直接上板引发的 “爆米花效应”、封装分层、芯片损伤等问题，不仅会导致元器件批量失效，还会引发连锁性的生产质量事故。对于 SMT 生产企业而言，严格执行 MSL 等级标准，建立全流程的湿敏元件管控体系，既是提升产品质量的必然要求，也是降低生产成本、增强市场竞争力的核心举措。随着电子产品向高精密、高可靠性方向发展，湿敏元件的管控标准将愈发严格，只有重视每一个工艺细节，才能真正实现高质量的 SMT 生产。
